吊拋賽克格賓
發布時間：2020-02-19 09:10:00

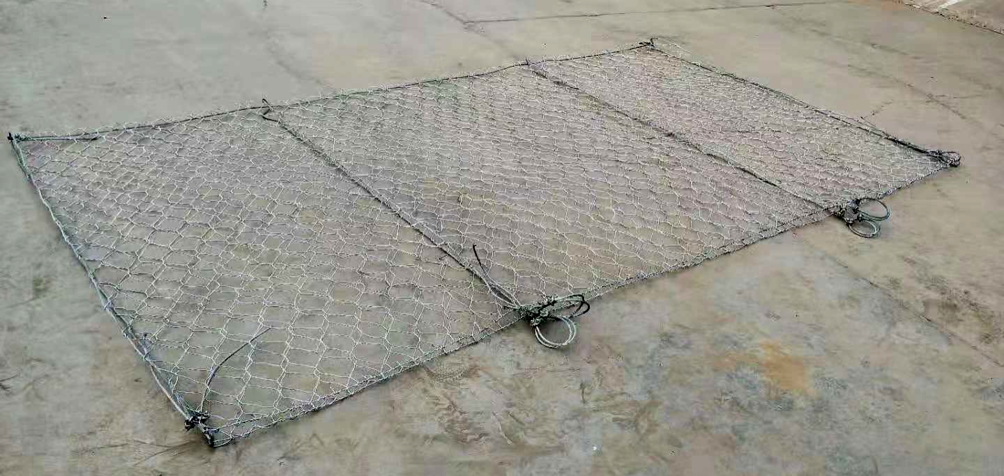

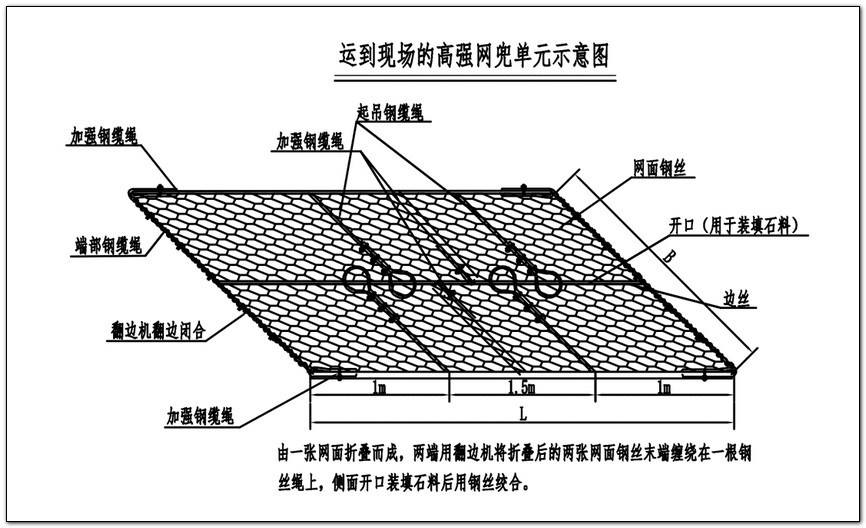

1、賽克格賓是由經防腐處理的直徑φ2.4mm的鋼絲和一根直徑Φ6mm的加強鋼纜繩以雙絞合的形式共同編織而成的六邊形網孔復合柔性金屬網，制作成符合要求的工程構件，網面由鋼纜繩與鋼絲同步編制而成，不得采用二次加工的方式將鋼絲繩與成品鋼絲網面連接，單個鋼絲網將長邊兩側往中間折疊形成3.5m×2m雙層網面扁平結構，網孔一般設計為8×10cm或10×12cm。網面兩端分別用翻邊機將折疊后的兩張網面鋼絲末端纏繞在頂部鋼纜繩上。
2、鋼絲厚鍍高爾凡（5％鋁鋅合金＋稀土元素）防腐處理，鍍層的粘附力要求;當鋼絲繞具有2倍鋼絲直徑的心軸6周時，用手指摩擦鋼絲，其不會剝落或開裂。
3、網面裁剪后末端與邊端鋼絲的聯接處是整個結構的薄弱環節，為加強網面與邊端鋼絲的連接強度，需采用專業的翻邊機將網面鋼絲纏繞在邊端鋼絲上≥2圈，不能采用手工絞,翻邊強度不小于23KN/m。
4、鍍層重量：鍍高爾凡賽克格賓網面鋼絲鍍層重量應在織好的網面中取樣進行測試，其最小鍍層重量要求不少于原材鋼絲最小鍍層重量的95%。
5、鋁含量：網面鋼絲鍍高爾凡（5％鋁鋅合金＋稀土元素）中的鋁含量應不小于4.2 %。
6、耐久性要求：高爾凡鍍層成品網面應進行中性鹽霧試驗（GB/T 10125），在試驗1000小時后，網面樣品上產生深棕色紅銹的面積應不大于試樣面積的5%。
7、賽克格賓的安裝應在專業廠家的指導下進行。
吊拋賽克格賓技術參數
|
規格型號 |
型號規格 |
L=長度 |
B=寬度 |
實際裝填量（m³） |
||
|
BSG L×B GF |
3.5 |
2 |
3.0 |
|||
|
注：長度、寬公差均為±5cm |
||||||
|
網孔型號 |
產品名稱 |
網孔型號（cm） |
M(mm) |
公差 |
網面鋼絲 |
|
|
高強網兜 |
8×10/10×12 |
80/100 |
-4/+12 |
2.40 |
||
|
網面指標 |
抗拉強度 |
≥24KN/m |
翻遍強度 |
≥23KN/m |
||
|
鋼纜繩參數 |
公稱直徑（公差）（mm） |
結構 |
公稱強度 |
最小撕破力 |
鍍層類型 |
|
|
網面鋼纜繩 |
6（0/0.6） |
6×7+IWS |
1770 |
22.9KN |
5%Al-ZN |
|
|
起吊鋼纜繩 |
8（0/0.6） |
6×7+IWS |
1770 |
40.7KN |
ZN |
|
 |
 |
